RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案的讲解

这篇文章主要介绍了RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案的讲解,通过具体代码讲解7078并且分析了RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案的讲解的详细步骤与相关技巧,需要的朋友可以参考下

本文实例讲述了RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案的讲解。分享给大家供大家参考文章查询地址https://www.b2bchain.cn/7078.html。具体如下:

这个案例说明了RELY-REC如何在复杂的零包丢失网络中使用IEEE1588时间戳实现流量记录。该设备允许远程配置系统和实时检索流量,使用过滤和分析标准工具,并大大降低法医和监测活动的成本。

挑战

•使用标准工具记录和监控HSR/PRP网络的流量。基于可以远程访问的独立系统,而不影响网络性能。

解决方案

•RELY-REC,一种支持高可用性以太网、智能记录和过滤的时间感知连续监测解决方案。当任何设备运行时,允许通过专用通信链路从远程位置进行读取和配置访问。

主要优点

•Goose完整性或网络性能是无缝的

•本地工业存储介质,仅远程访问所需信息。

•检查活动的高级过滤。

•允许与第三方应用程序进行数据集成

现代自动化系统的复杂性不仅要求在设备投入使用前对其进行调试,还要求对其进行连续监测。这种方法允许在发生意外情况时进行有效的法医分析,并支持基于大数据分析的高级预防性维护。

IEC 61850变电站自动化标准中引入的高可用性联网和亚微秒级同步的水平新技术,如HSR/PRP和PTP,提高了电力公司提供的服务质量。然而,这种先进的数字化水平带来了新的技术挑战,为连续和分布式监测提供了全面的手段。

首先,必须考虑到在一个PTP(IEEE 1588)同步电力系统中,在整个系统所使用的亚微秒时间基准内,所有被分析的信息必须相互关联。在更先进的情况下,这个时间基准在合并单元、ied、远程变电站甚至智能电网之间共享。

其次,在这些数字环境中,像GOOSE或SMV这样的实时控制消息通过以太网进行数字传输,并且更频繁地通过零延迟恢复时间冗余以太网解决方案进行传输。

为了应对这些挑战,从系统的角度出发,有必要设计简单以太网、PRP和HSR网络的连续监测配置方案。这些设置应允许网络流量分析,以实现系统验证和网络评估。图a)、b)和c)分别描述了标准以太网、PRP和高速铁路网络的时间感知监测设置。

RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案
图 a)



RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案

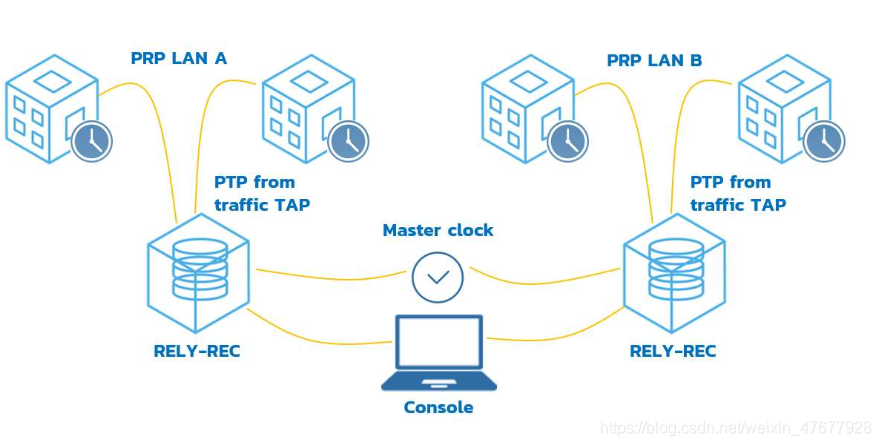

图 b)



RELY-REC应用案例—一种经济有效的HSR/PRP PTP网络连续监测解决方案

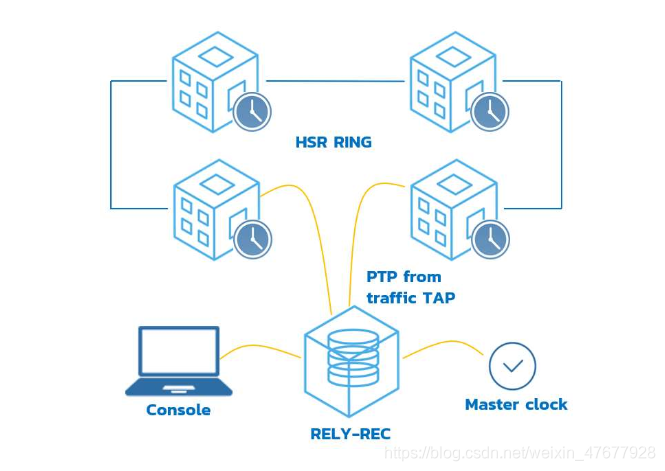

图 c)

每个连续监测单元(图中的RENIN-REC)负责分析、时间戳和记录网络流量。此外,如果网络拓扑要求所有节点都像交换机一样工作,则该监控设备应能够根据环形节点的预期行为来切换帧。因此,期望IEEE 1588帧的适当校正与由此节点引起的低延迟引入相结合。

考虑到先前提出的要求,已考虑到重新计时记录器。他们提出了一种支持高可用性以太网、智能记录和过滤的时间感知连续监测解决方案。当任何设备运行时,允许通过专用通信链路从远程位置进行读取和配置访问。根据所需设置的复杂性,每个RELYUM记录器设备可以分配一个或多个RELY-REC单元。

配置工具允许设置所有与网络相关的功能,包括触发和过滤选项。因此,设备能够选择特定的流量,如GOOSE或PTP进行记录。过滤器和数据存储文件格式都与PCAP兼容,并且易于定义。

远程PC单元能够实时访问记录在设备中的流量,同时将所选文件传输到PC。对于基本流量分析,可以使用众所周知的Wireshark工具。IEEE 1588时间戳应用于帧,它是以Wireshark工具能够管理和表示的方式完成的。

此外,用于分析Goose完整性或网络性能的高级测试工具在设备功能中无缝集成。

RELY-REC是一个无缝的解决方案,它允许以经济高效的方式从网络中检索任何流量,以进行检查和取证,而不会对零包丢失网络造成任何影响。”

如果你想获取更多详细的技术资料请联系:support@hkaco.com或者关注本文地址https://www.b2bchain.cn/7078.html
